INFICON ALD探頭（傳感器）

在 ALD 應用中實現最佳準確度、正常運行時間和最少維護
INFICON ALD 傳感器將石英晶體微天平（QCM）測量的可重復性、精確性和耐用性帶入原子層沉積 （ALD）。ALD 傳感器可承受高達 450oC 的高溫，設計在嚴苛的 ALD 應用環境中運行。裸露的晶體電極完全接地以有效地消除與電干擾有關的任何潛在問題。
專為 ALD 而設計
INFICON ALD 傳感器特有的一種功能是導氣管，通過它可使用惰性氣體吹掃晶體和傳感器后側，通常使用氮?dú)狻＿@可防止反應室的氣體進入傳感器頭，并確保晶體背面和電氣觸點無沉積材料。這種技術可在不適合使用標準 QCM 的系統中實現現場測量。
饋入件和饋入件連接

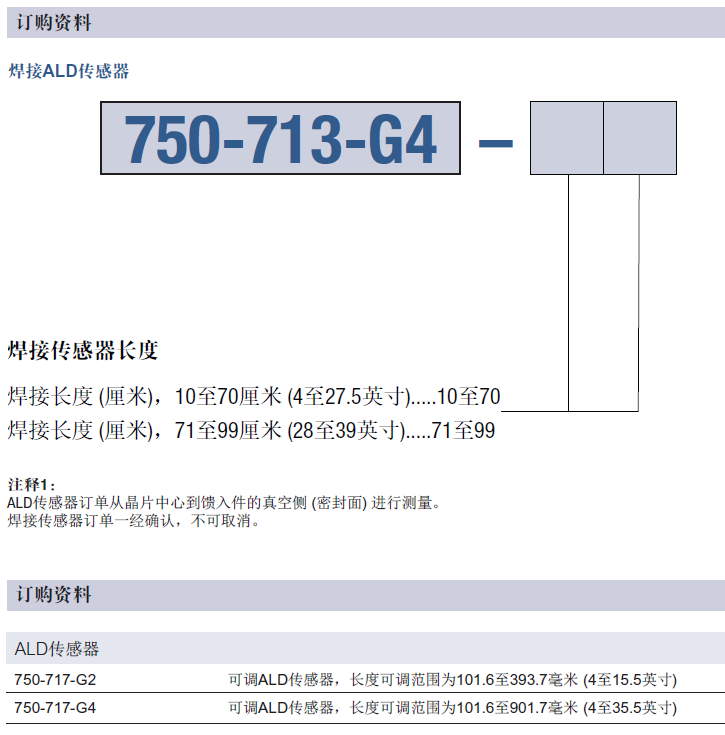

INFICON ALD 傳感器可采用自定義焊接長度，也可采用長度可調的壓縮接頭而無需銅焊或焊接。所有配置都使用 2 3/4in. （CF40） ConFlat? 法蘭饋入件。
高溫晶體實現更準確的測量
與 INFICON 的新型高溫石英晶體結合使用時，INFICON ALD 傳感器可在高溫應用中達到最佳測量精度和較低的頻率噪聲。這些高溫晶體針對 120、240 和 285°C 應用進行了優化，因此您總能獲得適合自己應用的正確晶體。也可提供針對其他溫度優化過的晶體。請根據自己的需求聯系 INFICON。

功能

• 工作溫度高達 450°C

• 氣體吹掃管路可防止晶體背面出現沉積材料

• 焊接式 Conflat 法蘭 （CF40） 選件

• O 形密封環壓縮接頭選件

• 提供高溫晶體

好處

• 與大多數 ALD 過程溫度兼容

• 明顯減少維護工作

• 最大化系統運行時間

• 最大化測量精度

• 在高過程溫度下可獲得低噪聲的穩定讀數

典型應用

• 原子層沉積 （ALD）
