用于熱式質量流量計和控制器的PCU-10顯示和控制設備

PCU-10允許接入多達10臺帶有預設過程參數的red-y smart智能型流量計。它包括彩色觸摸屏和集成電源，附帶桌面型設備、開關面板安裝套件或19"插入式單元。系統能自動檢測到接入的red-y smart智能型流量計和控制器，并顯示其序列號、測量范圍和標定的氣體類型。有四種工作模式：單獨控制、氣體混合、主-從混合以及燃燒爐控制，顯示語言為英文。需存儲的值保存在EEPROM里，不需備用電池。桌面型設備配有PCU-10，一個存有g(shù)et red-y軟件的CD以及一根電源線。前面板安裝套件和19" 插入式單元配有CD，但沒有電纜。

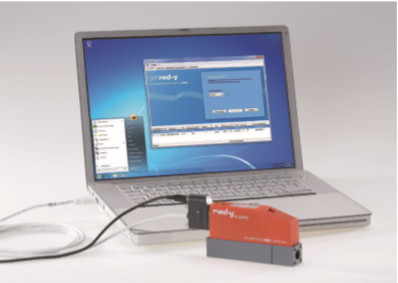

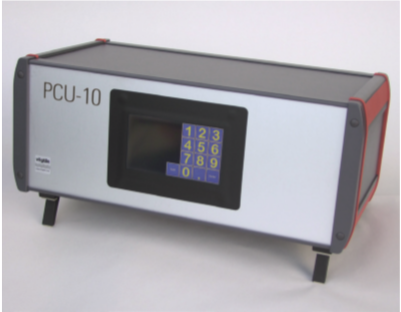

圖1    PCU-10 顯示和控制單元，用于red-y smart智能型熱式質量流量計和控制器       圖2 get red-y 軟 件

特殊性能

?    顯示每個接入的流量計和控制器的設定氣體流量

?    顯示每個接入的流量計和控制器的實際氣體流量

?設定值的說明和保存

?存儲多達12種氣體混合比

?顯示每個接入的流量計和控制器的累計流量

?以紅色警示顯示的最大和最小限位值

?可混合多達12種氣體

?接入流量計和控制器的儀表溫度顯示

? V?gtlin和BHT設備均可使用

? 不需附加電源適配器

? 通過PDM-U連接電纜由PC控制接入的流量計和控制器

? 用get red-y 軟件在PC上直接配置流量計和控制器

 get red-y軟件和PCU-10

通過所有V?gtlin數字型產品配備的get red-y軟件，您可方便地在PC中將接入的流量計和控制器的功能參數設置為常用值。由于采用了數字技術，還可將測量數據記錄下來或僅需幾步即可優化您的應用。以上功能備詢。

 PCU-10PLUS 氣體混合系統

此外，還可提供基于PCU-10的定制的氣體混合系統。

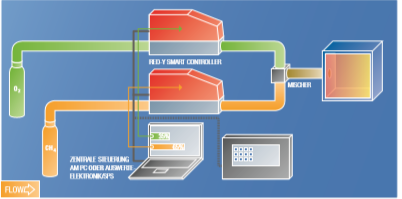

 圖3PCU-10 PLUS 氣體混合系統

技術參數

溫度條件

可選項

桌面型設備

尺寸 (寬x高x深)      約 360x190x270mm

防護等級                 IP50

1根電源線，帶電源插頭和接地

1個主電源開關，帶熒光燈和保險

1個Sub-D 9針插頭， 用于與PC連接的PDM-U 電纜

4個Sub-D 9針插頭，用于與RS-485CModbus RTU (貨號328 3007)或可選項

8個Sub-D 9針插頭，用于與RS-485CModbus RTU(貨號328 3007)的連接

盤裝式

尺寸 (寬x高x深)      約 114x173x50mm 防護等級   IP50

1個Sub-D 9針插頭，用于與PC連接的PDM-U 電纜

1個Sub-D 9針插頭，用于與RS-485CModbus RTU的連接

19" 機架，插入式 3HE

尺寸 (寬x高x深)       約 483x132x300mm

防護等級                  IP50                                          1個Sub-D 9針插頭，用于與PC連接的PDM-U 電纜

1個Sub-D 9針插頭，用于與RS-485CModbus RTU的連接

 顯示屏及操作

彩色觸摸屏，易于觀察，自發光菜單語言   英語

尺寸 (寬x高)           約 100x60mm

防護等級                 IP50

 電源

100…240 VAC, 50-60 Hz, 1.3A，更大功率的型號備詢

 訂貨代碼

配 4 Sub-D 連接器的桌面型設備                                           328-3004

配 8 Sub-D 連接器的桌面型設備(發布時間備詢)                    328-3007

開關盤安裝型                                                                        328-3005

19" 插入式機架                                                                     328-3006

BFC 電纜，用于與流量計或控制器的連接， 2m                   328-2163

PDM-U 電纜，用于與總線電源電纜的連接， 2m                   328-2169

BAM 電纜，總線模擬模塊，0,1m                                           328-2151

BEC 電纜，總線擴展電纜， 0,5m                                           328-2160

BEC 電纜，總線擴展電纜，2m                                               328-2161

BEC 電纜，總線擴展電纜，5m                                              328-2162

BTM終端插頭，總線終端模塊                                                 328-2139
